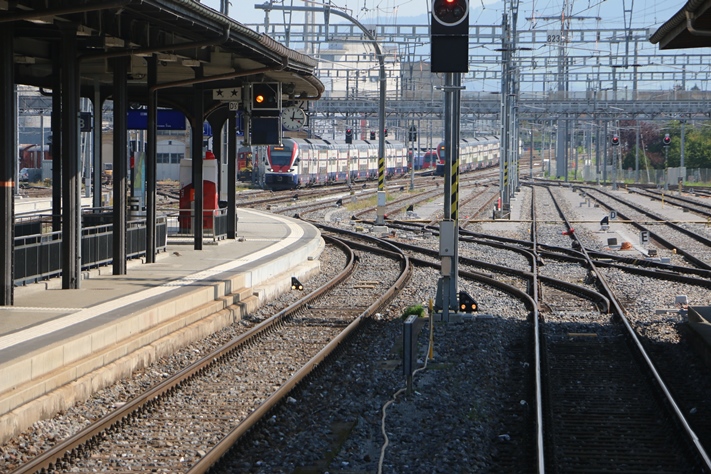

Betrachten wir uns die einzelnen
grundlegenden Signalbilder des numerischen Signalsystems. Wir verwenden
jetzt den Aufbau wie er in der endgültigen Version vorhanden ist. Die
Betrachtung erfolgt nun auch so, wie es in einer Schulung erfolgen könnte.
Wir lernen das Signalsystem so kennen und wer weiss, vielleicht finden
auch Sie, dass es wirklich sehr einfach ist. Doch nun zu den Signalen des
Typs N. Spielereien lassen wir vorerst einfach weg, es geht um das Grundsignal. Verwenden wir doch hier einfach den Weg, den die Schulreferenten möglicherweise wählten. So er-lernen wir das neue Signalsystem auf ähnliche Weise.
Nur bedenken Sie, selbst Kinder
haben es schnell verstan-den. Das Signalsystem ist wirklich sehr einfach.
Doch nehmen wir als Basis den Grundaufbau der Signale vom Typ L, denn die
kennen wir. Vergessen Sie die Vorsignale und die Hauptsignale. Beim System N gibt es diese nicht mehr. An ihre Stelle traten nun die kombinierten Signale. Auch die Begriffe ändern wir nun. Die kombinierten Signale teilen
sich nun und solche auf, die einen Haltauftrag erteilen können und in
solche, die nur die Ankündigung und die Ausführung kennen. Unter-scheiden
kann man diese anhand des vorhandenen und reflektierenden Ringes.
Alles ist einfach und leicht zu
verstehen, es gibt keine Hauptsignale und keine Vorsignale mehr, sondern
einfach nur ein Signal und damit ist man sehr nahe beim System N.
Einfacher geht es nun wirklich nicht, denn eine Unterteilung findet nicht
mehr statt. Die Signalbilder müssen auch nicht mit einem Bild für das
Vorsignal ergänzt werden. Warum das so ist, ist doch schon gesagt worden,
es gibt diese nicht mehr.
Dabei wird Ihnen sicherlich sehr
schnell auffallen, das Signalsystem ist wirklich kinderleicht zu
verstehen. Ja, es wurde sogar zum einfachsten Signalsystem in Europa, was
etwas heissen sollte. Zuerst geht es wirklich ganz einfach los, denn wir
werden die Signalfarben kennen lernen. Davon gibt es beim System N nur
drei. Rot, orange und grün. Mehr nicht und kombiniert werden sie auch
nicht. Daher sehen die Signale so aus:
|
|||||||||||
Halt |
|||||||||||
Vor dem Signal haben alle Züge
anzuhalten.
Dem Signal geht
ein
Warnung
zeigendes Signal voraus. An dem
Signal darf nur auf schriftlichen Befehl vorbei gefahren werden.
|
|||||||||||
Ankündigung | |||||||||||
Das nächste Signal zeigt Halt.
Trifft ein Lokführer
zwei
Warnung
zeigende Signale in Folge an,
darf er mit maximal 40 km/h weiterfahren, da er keine Geschwindigkeit
signalisiert bekommt und keine Angaben über die Stellung
von
Weichen
hat.
|
|||||||||||
Ausführung |
|||||||||||
Ab dem Signal kann mit der
im
Fahrplan
vorgeschriebenen
Geschwindigkeit weiter gefahren werden.
Auf freier Strecke
und geraden Fahrten durch
Bahnhöfe
folgen sich diese Signale. Man nennt diese Fahrt
Innen-steuerung,
da alle benötigten Daten im
Führerstand
sind.
|
|||||||||||
Was eigentlich die grösste
Umstellung ist, es sind keine Fahrbegriffe mehr vorhanden. Man spricht bei
diesem Signal nur noch von den Funktionen Halt, Ankündigung und
Ausführung. Jede davon hat eine eigene Farbe zugeordnet bekommen. Dabei
ist aber nur der rote Haltauftrag fix, denn dieser sagt
unmissverständlich, dass man stehen bleiben muss. Es ist wirklich sehr
einfach, oder etwa nicht? Es gibt keine Kombinationen wie beim bisherigen Signal-system, dem ab jetzt nur noch Typ L genannten System. Der Lokführer erkennt die Farbe auch bei hoher Ge-schwindigkeit ohne Probleme.
Da alle Signale eine runde
Umrandung haben, können alle Signale im schlimmsten Fall Halt zeigen. Man
kann davon ausgehen, dass mit diesem Signalsystem auch Geschwindigkeiten
von deutlich mehr als 160 km/h mit dieser Aussensignalisation möglich
wären. Die Signale, die nicht Halt zeigen können haben nur zwei Lampen, denn die rote Lampe fehlt. Die Position und die Farben der Lampen sind jedoch bei allen Signalen identisch.
Es wird daher kein Signal geben,
das oben die grüne Lampe hat. Oben ist rot, links Ankündigung (orange) und
rechts Ausführung (grün). Daher weiss jeder Lokführer, wo er bei diesem
Signal welche Farbe zu sehen be-kommt. Das lange suchen nach Farbpunkten
entfällt.
Auch wenn das mit der Grafik
nicht dargestellt werden konnte, die drei Farben sind eigentlich genau
genom-men so eingefärbte Lichtstrahlen. Wie bei einem Laser werden die
Lichtstrahlen gebündelt nach vorne ausgegeben. Dabei erfolgt aber keine so
enge Bündelung wie bei einem Laser. Trotzdem sind die Lichter im Nebel
besser zu erkennen. Ein weiterer Vorteil des Systems N neben der
Vereinfachung der Signalbilder.
Es kann daher wirklich nur an der
Umrandung erkannt werden, ob das Signal Halt zeigen kann oder nicht. Da
wir hier nun die definitive Ausführungen haben, gilt folgendes. Ein Signal
mit einer runden Umrandung ist ein Verbotsschild und daher ist hier ein
Haltauftrag vorhanden. Der eckige Ring ist als Hinweis vorgesehen und das
Signal kann auch dunkel passiert werden. Wie diese genau aussehen,
erkennen Sie unten.
|
|||||||||||
Signal ohne Haltstellung |
|||||||||||
Das Signal kann nicht Halt zeigen.
Am dunklen oder gestörten Signal darf
vorbei gefahren werden. Am nächsten Signal ist jedoch Halt zu erwarten.
Anwendung: Vorsignale, Wiederholungssignale
|
|||||||||||
Signale im System N, die keinen
Haltauftrag zeigen können, sind relativ selten. Diese befinden sich oft am
Anfang der mit diesem System ausgerüsteten Strecke. In den absolut
häufigsten Fällen dienen sie als Wiederholungssignale. Wie diese neu
gekennzeichnet werden, erfahren wir später, denn nun müssen wir die
Begriffe Ankündigung und Ausführung etwas genauer betrachten und dazu
teilen wir sie kurz auf. Ankündigungen besagen, dass etwas erwartet wird. Das ist beim System N auch so. Mit der orangen Lampe wird das angekündigt, das ab dem nächsten Signal zu befolgen ist.
Es wird also nicht mehr direkt von einer
Warnung
gesprochen. Im weiteren Verlauf werde ich mit der Ankündigung arbeiten und
Sie müssen eigentlich nur wissen, dass in diesem Fall im-mer die orange
Lampe am Signal leuchtet. Bei der Ausführung wird eine Handlung erlaubt. Diese sind beim Typ N immer grün. Durch den Begriff wird klar mitgeteilt, dass das Bild, das am Signal gezeigt wird, nun gilt.
Die vom System L her bekannten Fahrbegriffe gibt es daher nicht
mehr. Wir führen etwas aus und damit wir das können, wird es am vorherigen
Signal angekündigt. Es ist simpel ein-fach, denn es ist egal, um was für
ein Signal es sich handelt. Ausser den drei Farben und den beiden Ringen gibt es für das eigentliche Signal nichts mehr zu sagen. Es gibt durchaus Sig-nale, die nur so aufgebaut wurden.
Drei Farben und sonst nichts.
Doch damit können noch keine Geschwindigkeiten angezeigt werden. Daher
werden die Signale bei Bedarf mit einem unmittelbar darunter montierten
Signalkasten ergänzt. Dieser ist so lange ungültig, bis er eine Anzeige
hat.
Der korrekt als Ziffernsignal
bezeichnete schwarze Signalkasten unter dem eigentlich Signal ist der
Schlüssel. Hier werden sämtliche Informationen beim System N angezeigt.
Dabei ist der Begriff Ziffernsignal nicht korrekt, denn hier können auch
andere Hinweise vorhanden sein. Sein Aussehen ist immer gleich und die
Bilder die hier gezeigt werden, können auf jedes Signal angepasst werden
und nur wenige Punkte sind fix.
|
|||||||||||
Geschwindigkeits-Ankündigung |
|||||||||||
Ab dem nächsten Signal ist mit dem
zehnfachen Wert der angezeigten Zahl zu fahren.
Diese Zahl kann beliebig sein. In diesem
Beispiel ist es 40 km/h. Dem Signal folgt ein Ankündigung oder Ausführung
40 zeigendes Signal. Eine tiefere Ausführung ist nicht zugelassen.
|
|||||||||||
Geschwindigkeits-Ausführung |
|||||||||||
Ab diesem Signal darf bis zum
nächsten Signal nur noch mit der angezeigten Geschwindigkeit gefahren
werden.
Das nächste Signal zeigt eine
gleichwertige oder höhere Geschwindigkeit oder aber auch eine Ankündigung
an. Es folgt jedoch kein Halt. Dem Signal geht ein Ankündigung zeigendes
Signal voraus. Die Zahl kann beliebig hoch sein.
|
|||||||||||
Ist Ihnen etwas aufgefallen?
Genau, die Ankündigung und Ausführung ist auch jetzt noch vorhanden und
die wird auch bleiben. Es wird wirklich mit diesen Begriffen gearbeitet
und Sie sollten sich auch langsam daran gewöhnen. Die im Ziffernsignal als
Beispiel verwendete vier, kann beliebig verändert werden. Selbst
zweistellige Ziffern sind richtig. Doch es gibt ein kleines Problem, wenn
wir mit dem System L vergleichen. Die Zahl zeigt nur die erste Ziffer der erlaubten Ge-schwindigkeit an. Feinere Abstufungen als in Schritten von zehn gibt es nicht. Der Typ L kannte damals Unterschiede zwischen den Zugreihen A und R.
Diese gibt es hier nicht mehr und
alle Züge fahren gleich schnell. Das System L wurde in der Folge angepasst
und so gibt es heute bei den signalisierten Geschwindigkeiten keine
Unterscheidung der
Zugreihen
mehr. Ist bei der Ankündigung keine Ziffer zu erkennen, ist am nächsten Signal unbedingt ein Haltauftrag zu erwarten. Die damit eigentlich am Ziffernsignal nötige Null kann aber nicht angezeigt werden. Dort ist die tiefste
Geschwindigkeit vier. Fehlt also eine Anzeige am Ziffernsignal, bedeutet
eine Ankündigung immer, dass beim nächsten Signal angehalten werden muss.
Es ist also noch nicht komplizierter geworden. Die mit dem Ziffernsignal angezeigten Geschwindigkeiten gelten ab einem Signal, das Ausführung zeigt. Das Signal vorher kündigt diese an. Soweit ist das klar.
Folgt nun aber ein weiteres
Signal, das eine höhere Ge-schwindigkeit zulässt, ändert sich am Signal
schlicht nichts. Es ist die Ausführung vorhanden und beim nächsten Signal
erfolgt einfach eine neue Ausführung, die höher oder gleich sein kann,
aber nicht tiefer.
Testen wir einmal Ihr Wissen. Wir
haben eine Strecke, auf dieser wird zuerst eine tiefere Geschwindigkeit
und danach ein Halt signalisiert. Schliessen Sie doch einmal die Augen und
überlegen Sie sich kurz, was die Signale in der Abfolge zeigen müssen. Sie
stellen dann sehr schnell fest. Nur mit einmaligen lesen ist die Sache
bereits eingeprägt. Bei orange wird es immer langsamer, fehlt die Angabe
einer Geschwindigkeit ist Halt zu erwarten.
Sie sehen, nach grün, folgt ein
oranges Signal, das mit dem Ziffernsignal die Reduktion der
Geschwindigkeit auf 40 km/h ankündigt. Beim dritten Signal ist dann
Ankündigung Halt vorhanden. Ausführung kann hier nicht gezeigt werden,
denn das vierte Signal lässt ja noch eine tiefere Geschwindigkeit zu, es
ist rot. Daher muss es angekündigt werden. Andere Angaben zu
Geschwindigkeiten, oder zum nächsten Signal gibt es eigentlich nicht.
Handelt es sich hier um eine
Einfahrt in einen
Bahnhof?
Nein, denn das Signal, das die Reduktion auf 40 ankündigt, ist ja nicht
zusätzlich gekennzeichnet worden. Wir sehen eine abgestufte Reduktion auf
Halt. Diese Lösung wurde von den Anlagen mit dem Signalsystem L übernommen
und wird verwendet, wenn sich die Blöcke in sehr kurzen Abständen folgen.
Der
Bremsweg
aus der vollen Geschwindigkeit ist nur über zwei Staffeln gesichert.
Die Ankündigung einer tieferen
Geschwindigkeit vor einem Signal wird als Niederhaltung bezeichnet. In dem
Fall wird der Zug mit den Signalen auf eine bestimmte Geschwindigkeit
abgebremst. Das kann erforderlich sein, wenn der
Bremsweg
sonst nicht reichen würde, oder wenn der Durchrutschweg nach dem Signal
mit dem Haltauftrag nicht gegeben ist. Es ist eine recht oft verwendete
Lösung.
Mit dem numerischen Signalsystem
ergeben sich aber auch andere Lösungen, die eine Niederhaltung verhindern.
Wobei die Lösung beim System N nur dann angewendet wird, wenn die Signale
die Niederhaltung vorsehen, wenn der
Bremsweg
über zwei Signale berechnet wurde. Oft kann dann 40 km/h bereits zu
schnell sein. Aus diesem Grund wurde mit diesem Signalsystem eine neue
Regelung geschaffen.
|
|||||||||||
Vorwarnung |
|||||||||||
Am übernächsten Signal ist Halt zu
erwarten. Das nächste Signal zeigt
Warnung.
Der
Bremsweg
ist ab diesem Signal bis zum übernächsten Signal berechnet. Diese
Kombination kommt bei Strecken mit
Kurzblöcken,
wo die Bremswege von Signal zu Signal nicht ausreichen, zur Anwendung. |
|||||||||||
Die Vorwarnung ist so ziemlich der komplizierteste Fall, den es gibt. In diesem Fall besagt die Ankündigung mit dem Pfeil nach unten, dass es langsamer wird und zwar so langsam, dass der Zug zum stehen kommt. Durch den Pfeil wird aber mitgeteilt, dass der Haltauftrag erst am übernächsten Signal zu erwarten ist. Das nächste Signal zeigt Ankündigung. Ich weiss es klingt komisch und daher soll ein Beispiel uns helfen das zu verstehen.
Es ist einfacher als man denkt. Eigentlich wird mit der Niederhaltung von vorher gearbeitet, aber nun vereinfacht man das um Verwirrungen auszuschliessen. Mit der Vorwarnung wird der Lokführer einen Zug so verzögern, dass er rechtzeitig anhalten kann. Dabei muss er nur berücksichtigen, dass es nun den normalen Bremsweg zur Verfügung hat, dieser aber nicht zum nächsten, sondern zum übernächsten Signal berechnet wurde.
Die bei der Niederhaltung
verwendete Geschwindigkeit kann verwirrend wirken und die Vorwarnung mit
dem Pfeil nach unten sagt deutlich, es kommt ein Signal mit einem
Haltauftrag. Dazwischen befindet sich einfach noch ein weiteres Signal das
jedoch noch befahren werden darf. Wie schnell das ist, ist aber nur noch
von den
Bremsen
des Zuges abhängig und daher kann der Haltauftrag wenige Meter nach dem
nächsten Signal sein.
Ach, Sie meinten, es gibt beim
System von Typ N auch kleinere Zahlen als vier. Das wäre eine mögliche
Lösung, die aber nicht umgesetzt wurde. Die kleinste Zahl, die verwendet
wird, ist vier. Das ist so und dabei bleibe ich. Wir müssen daher eine
andere Lösung suchen und das ist die Vorwarnung. Es ist so einfach, dass
es jeder versteht, auch wenn wir nun den mit Abstand kompliziertesten Teil
der Signale kennen gelernt haben. Die Situation ist gleich zur Niederhaltung, nur sind die Abstände der Signale einfach kleiner. Daher musste bei diesen extremen Kurzblöcken die Vorwarnung eingeführt werden. Es ist durchaus auch möglich, das auf die Ankündigung Vorwarnung eine weitere folgt. In dem Fall, haben sich aber die Signale verändert und es kann nun ein Signal weiter gefahren werden. Doch noch fehlen uns spezielle Fälle aus dem Betrieb. |
|||||||||||
Kurze Fahrt |
|||||||||||
Das nächste Signal zeigt Halt oder es folgt
ein Sperrsignal. Dem Signal geht ein Ankündigung 40 km/h zeigendes Signal
voraus.
Die kurze Fahrstrasse wird, mit einem
blinkenden Balken im Nummernfeld angezeigt.
Achtung: Grafik ist eine
animierte GIF-Datei und wird nicht immer korrekt angezeigt.
|
|||||||||||
Besetztes Geleise |
|||||||||||
Das
Gleis ist
durch Fahrzeuge belegt. Es ist mit Fahrt auf Sicht zu fahren und ein Hindernis zu erwarten. Dem Signal geht ein Ankündigung 40 km/h zeigendes Signal voraus. |
|||||||||||
Wenn Sie nun überrascht sind, dass nach
der Niederhaltung und der Vorwarnung die kurze Fahrt doch noch vorhanden
ist, dann kläre ich das. Dabei müssen wir etwas zurück. Erinnern Sie sich
an das Sperrsignal? Dieses war doch bei den allgemeinen Signale und es
gibt dieses auch hier. Bei Fahrten auf ein Sperrsignal, oder einem
Prellbock vor dem Standort des normalen Signals, erfordern zwingend eine
kurze Fahrt. Grundsätzlich wollte man eigentlich die kurze Fahrt beim Signalsystem N nicht einführen, denn man hatte ja die Vor-warnung, die in solchen Situationen durchaus verwendet werden konnte.
Nur, damit hätten sich Probleme ergeben können, denn die Vorwarnung
besagt, dass der
Bremsweg bis zum nächsten Signal nicht ausreichend ist.
Das ist jedoch bei der kurzen Fahrt, die vor einem Sperrsignal endet,
pro-blemlos erfüllt. Die kurze Fahrt wird daher gleich genutzt, wie das beim System L der Fall ist. Neu ist nur, dass der gelbe Balken beim System N blinkt und das bietet die Gefahr der Ver-wechslung mit der ebenfalls mit einem Balken angezeigten besetzten Einfahrt.
Dieser
leuchtende Balken wurde vom System L über-nommen und so handelt das
Personal bei einer Verwechs-lung automatisch richtig, denn ein waagerechter
Balken war schon immer ein besetztes
Gleis. In dem Fall wird mit Fahrt auf Sicht gefahren. Wenn das der Lokführer nun auch wegen einer Verwechslung bei der kurzen Fahrt macht, ist das kein Problem.
Es geht nur etwas Zeit
verloren, gefährlich wird es jedoch nicht. Aber es ist einer der extrem
wenigen Stolperfallen, die mit dem System N eingeführt wurden. Im Zweifel
ist das
Gleis einfach mit Fahrzeugen besetzt. Wer so handelt, geht auf die
sichere Seite.
Nun fehlt uns bei den eigentlichen
Signalbildern nur noch ein Fall. Damit sind wir dann auch schon durch.
Dieser Fall tritt ein, wenn ein Signal das einen Haltauftrag zeigt, nicht
normal auf Ankündigung, oder Ausführung gestellt werden kann. Dafür
verantwortlich sind in jedem Fall Störung, die können auch mit einem neuen
System für Signale nicht verhindert werden. Das System L hatte dafür das
separate Hilfssignal.
|
|||||||||||
Hilfssignal |
|||||||||||
Am gestörten oder Halt zeigenden Signal kann ohne
Befehl vorbeigefahren werden.
Es ist bis zum nächsten Hauptsignal mit
Fahrt auf Sicht zu fahren. Am nächsten Signal ist Halt zu erwarten. Achtung:
Grafik ist eine animierte GIF-Datei und wird nicht immer korrekt
angezeigt.
|
|||||||||||
Einen Nachteil hatte das Hilfssignal vom
Typ N. Bisher konnte es auch angewendet werden, wenn die rote Lampe defekt
war und das Signal dunkel war. Nun musste in diesem Fall zwingend ein
Befehl verwendet werden. Da man aber
Glühbirnen mit doppeltem Glühfaden
verwendete, waren dunkle Signale selten. Nur bei Ausfall der
Stromversorgung und der Pufferung, waren die Signale dunkel, aber dann
ging das alte Hilfssignal ja auch nicht mehr. Auch wenn Sie es mir nicht glauben vollen, das Hilfs-signal von Typ N war eine verflucht gute Idee. Es war sogar so gut, dass man kurz nach der Einführung sich damit befasste, dieses Hilfssignal auch beim Typ L anzuwenden.
Das ging lange Zeit nicht,
da man dort ja eigene Hilfssignale hatte. Lediglich bei den
Deckungssignalen wurde schnell das blinkende rote Licht als Hilfssignal
eingeführt. Damit das Signal erkannt wird, bekam es eine Kennzeichnung. Ein folgenschwerer Vorfall beim Bahnhof von Gelter-kinden führte letztlich zu einem Umdenken. Dort sorgte die Sonne dafür, dass für den Lokführer das Hilfssignal leuchtete. Er fuhr in der Folge in den Bahn-hof, ohne dass er das eigentlich durfte.
Nur wegen der
Vorschrift, dass mit
Fahrt auf Sicht gefahren werden muss, kam es nicht
zum Zugunglück. Damit erkannte man die Problematik beim System L, die man
beim N nicht kannte, die Sonne blinkt ja nicht.
Daher können aktuell auch die
Hauptsignale nach dem Typ L das Hilfssignal vom Typ N benutzen. Es zeigte
sich, dass dieses wirklich gelungen war und bei den seltenen Fällen einer
defekten roten
Glühbirne, muss nun ein Befehl erteilt werden. Es ist kein
schneller Betrieb mehr möglich, aber das ist bei Störung so oder so die
grösste Nebensache der Welt. Nicht ganz so gross, wie die landläufige
Deutung, aber nicht viel geringer.
Wir haben die Signale vom Typ N bereits
abgeschlossen. Mehr gibt es nicht mehr und es ist wirklich einfach. Doch
noch sind wir nicht am Schluss, denn für die besonderen Informationen, die
beim System L mit Signalbegriffen und Bauformen gelöst wurden, mussten
hier zusätzliche Tafeln verwendet werden. Keine Angst, die grosse Flut
kommt jetzt nicht auf uns zu, denn es gibt nicht so viele, wie man meinen
könnte.
|
|||||||||||
Signaltafeln beim System N |
|||||||||||
Mit dem System N wurden neue Signaltafeln
notwendig, die jedoch nur Hinweise liefern. Wozu diese Hinweise dienen ist
eigentlich klar? Hinweise auf der Strasse helfen Ihnen sich zu
orientieren. Dank diesen finden Sie mit dem Auto auch den Weg zum
Bahnhof,
den Sie besuchen wollen um die Signale vom Typ N anzusehen. Auch ein
Lokführer braucht solche Informationen zur Orientierung und die ist hier
sehr schwer. Auf Strecken, die mit dem Signalsystem N versehen wur-den, kann der Lokführer im Nebel sehr schnell die Orientierung verlieren. Die Signale sehen, so wie wir sie kennen gelernt haben, immer gleich aus.
Auch wenn das nicht passieren sollte, ein Signal ist gerade
bei schlechter Sicht schnell übersehen. Dann ist der Zug weiter, als das
der Lokführer meint. Die Folgen kennen wir, denn es gab deswegen schon
schwere Unglücke. Ein sehr wichtiges Signal in der Schweiz ist das Einfahr-signal. Dieses trennt die Strecke vom Bahnhof und wer sich noch erinnert, beim System L hatten wir vier Merk-male, die das Signal kennzeichneten.
Wobei es damals nur drei waren. Alle gingen jedoch mit dem
System N verloren und daher musste man eine andere Lösung finden. Man nahm
daher Signaltafeln die auf dem eigentlich Signal aufgesetzt wurden. Wenn wir nun die vier Signaltafeln ansehen, dann gilt für alle der Hinweis, dass diese reflektierend sind und so gross, dass sie aus dem Führerstand heraus leicht erkennt werden können.
Damit es für Sie nicht zu verwirrend wird, beginne ich mit dem
Einfahrsignal. Eine klare Trennung, wie beim System L war anfänglich gar
nicht vorgesehen. Zwar gab es einzelne Tafeln, aber deren Bedeutung wurde
schnell geändert.
Es sind zwei Signaltafeln, die alleine
für die Kennzeichnung des Einfahrsignals verwendet werden. Mit anderen
Worten, die Hälfte der Signaltafeln haben wir damit bereits behandelt.
Dabei finden sich diese am Einfahrsignal selber und am davor aufgestellten
Signal. Nur zur Erinnerung, beim System L musste dieses das Bild eines
Vorsignals zeigen. Sofern Sie es vergessen haben, diese gibt es hier ja
nicht mehr.
|
|||||||||||
Voranzeige Einfahrsignal |
|||||||||||
Es folgt ein Einfahrsignal.
Diese Tafel dient zur Orientierung und wird
ausschliesslich beim System N verwendet. Sie ist in komplizierten
Bahnanlagen sehr hilfreich.
|
|||||||||||
Bahnhoftafel |
|||||||||||
Es handelt sich beim Hauptsignal um ein
Einfahrsignal.
Die Tafel ist bei komplizierten Anlagen
sehr hilfreich und wird mittlerweile auch beim System L verwendet.
|
|||||||||||
Während die Bahnhoftafel schon bei den
ersten Versuchen dabei war, kam die Voranzeige des
Bahnhofes erst später.
Daher sehen wir zuerst einmal die grundlegende Idee an. Montiert wurde die
Bahnhoftafel nicht beim Einfahrsignal sondern beim sich davor befindlichen
Signal. Diese sollte daher ankündigen, dass nun ein Einfahrsignal folgt.
Eigentlich eine gute Idee, aber eben keine perfekte, denn es gab schnell
Probleme. Wegen irgend einem Grund, kann ein Zug nicht in den Bahnhof fahren. Daher kommt er vor dem Einfahrsignal zum Stillstand. Dass er sich dem Einfahrsignal näherte, erkannte der Lokführer am Signal zuvor.
Nun konnte es passieren, dass nach einer Wartezeit, die
vielleicht noch mit einem Funkgespräch verbunden war, schlicht vergessen
wurde, dass man vor dem Einfahrsignal steht, denn an diesem konnte das
schlicht nicht erkannt werden. Damit musste die Bahnhoftafel umziehen und so ver-schwand die Ankündigung. Daher wurde die zweite vor-gestellte Tafel mit der Voranzeige am bisherigen Standort montiert.
Das wichtige
Einfahrsignal war damit wieder gut abge-deckt worden. Die Bahnhoftafel war
am neuen Standort so gut, dass sie mittlerweile auch beim System L
ver-wendet wird, nur die Voranzeige ist eine Eigenart und auch sie änderte
ihre Bedeutung. Bei der Einführung sollte mit der Tafel eine Geschwindig-keitsschwelle angekündigt werden. Das war also auch bei einem Spurwechsel der Fall.
Da so das sehr wichtige Einfahrsignal nicht
mehr klar er-kannt werden konnte, wurde das aufgegeben und es wird heute
nur noch ein Einfahrsignal angekündigt. Sie sehen, gerade bei den
verwendeten Tafeln gab es bei diesem Signalsystem grosse Veränderungen, da
sie nicht durchdacht waren.
Es bleiben uns nur noch zwei
Signaltafeln, die aber sehr unterschiedlich sind daher einzeln angesehen
werden müssen. Beginnen werde ich mit den schon beim System L
vorgestellten Wiederholungssignalen. Dort haben wir erfahren, dass dafür
grundsätzlich Vorsignale verwendet wurden. Damit es auch jeder versteht,
hier haben wir wirklich keine Vorsignale mehr und daher mussten diese
Signale speziell gekennzeichnet werden.
|
|||||||||||
Merktafel Wiederholungssignal |
|||||||||||
Beim Signal handelt es sich um ein
Wiederholungssignal.
Das Signal kann nicht Halt zeigen und
steht nicht in Bremswegentfernung. Die beiden Sterne stammten
übrigens aus den Stationsplänen und den dort verwendeten
Bezeichnung für Wiederholungssignale.
|
|||||||||||
Auch die Merktafel für ein
Wiederholungssignal war von Anfang dabei und sie wurde nicht mehr
verändert. Die Bedeutung und Anwendung wurde von den bisherigen Signalen
übernommen, denn auch hier musste das Personal der Züge in einer
Haltestelle wissen, ob das Signal auch wirklich auf Fahrt stand. Doch
warum wurde eine Zusatztafel eingeführt, denn bei den alten Signalen
kannte man keine spezielle Kennzeichnung. Ich kann es nicht genug wiederholen. Die Signale vom Typ N kannten weder Haupt- noch Vorsignale. So konnte einem Wie-derholungssignal seine Bedeutung schlicht nicht angesehen werden.
Das
machte es im Betrieb gefährlich und daher musste es ge-kennzeichnet werden.
Es wurde dazu eine Zusatztafel über dem Signal verwendet. Wenn wir uns
damit begnügen war es das auch schon, aber niemand versteht diese Symbole. Beim System L wurden die Wiederholungssignale bei der Be-zeichnung mit zwei Sternen markiert. Der Stern stammte von den Vorsignalen, die damals wirklich noch den Fahrbegriff 3* signalisierten.
Mit den neuen Signalen nutze man diesen
beim Personal durch-aus bekannten Umstand. In der vergrösserten Form kam
diese Kennung daher auf das Signal. Es ist also wirklich alles logisch und
einfach aufgebaut worden.
Werden mehrere Wiederholungssignale
benötigt, erhöht die die Zahl der Sterne. Auf das Signal und die Tafel hat
das jedoch keine Auswirkungen mehr, denn die war bei allen betroffenen
Signalen vorhanden. Was zwei Sterne trug war schlicht ein
Wiederholungssignal. Ausnahmen davon gab es schlicht keine, aber sie
sorgten selber dafür, dass es eine weitere Signaltafel gab und die war
wirklich die speziellste des Systems. Wenn Sie mitgezählt haben, dann wissen Sie vermutlich, dass uns noch eine Signaltafel fehlt. Wenn ich jedoch ehrlich bin, waren es nur drei Stück und die haben wir bereits kennen gelernt. Was der Blödsinn mit den vier Tafeln sollte? Nun ganz einfach, wir haben noch eine Tafel erhalten und die steht nicht bei einem Signal, sondern sie ersetzt es schlicht und einfach. Wie, das verstehen Sie nicht, dann sehen wir genauer hin.
|
|||||||||||

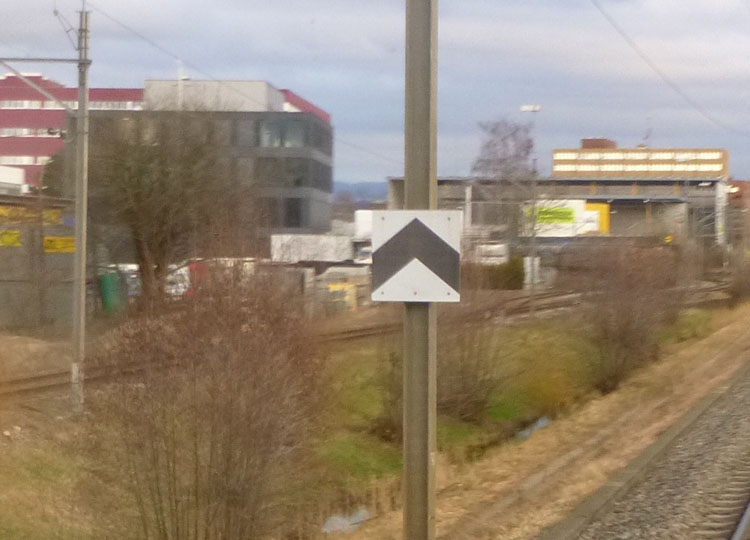

Merktafel Streckengeschwindigkeit |
|||||||||||
Ab dieser Tafel kann auf
Streckengeschwindigkeit beschleunigt werden.
Die Tafel ersetzt nur ein dauernd freie
Fahrt signalisierendes Signal.
|
|||||||||||
Diese Merktafel war anfänglich nicht
vorgesehen. Jedoch zeigte sich, als die ersten Strecken mit den neuen
Signalen versehen wurden ein Problem. Fuhr der Zug in einem
Bahnhof los
und befuhr der
Weichen in
Ablenkung, dann galt dieser Wert bis zum
nächsten Signal, das Ausführung zeigen konnte. Bei einfachen Anlagen
konnte das bedeuten, dass nahezu die ganze Strecke mit 40 km/h befahren
werden musste, obwohl nur die Weiche falsch stand. Erinnern wir uns kurz. Nach einem Signal vom Typ N, das eine Ausführung mit Zusatz einer Geschwindigkeit zeigte, galt diese bis zum nächsten Signal das eine andere Ausführung, oder eine Ankündigung zeigte.
Das konnte in einfachen Fällen beim nächsten
Bahnhof
der Fall sein. Ein Problem, das man von System L nicht kannte und auch
heute noch nicht kennt. Mit den neuen Signalen ergab sich daher ein
grosses Problem. Um das Problem zu lösen, musste nach den Weichen ein Wiederholungssignal ohne einen dazu gehörigen Haltauf-trag aufgestellt werden. Der Grund war, dass das nächste Signale in der Funktion eines Vorsignals geschaltet wurde.
Da man sich die Kosten für die
Einrichtung eines, oder gar von mehreren Blockabschnitten ersparen wollte,
musste ein dauerhaft Ausführung zeigendes Signal gestellt wer-den.
Auf
Nebenstrecken machen diese
Blocksignale keinen Sinn und daher gab es was,
das es nicht geben durfte. Ein Signal mitten in der Botanik, dass neben der Ausführ-ung schlicht nichts anderes zeigen konnte. So einen Blödsinn gab es auch mit den neuen Signalen nicht.
Zudem war das Signal
viel zu teuer, und es war wirklich immer grün. Mit einer Tafel, die
aufgestellt wurde, konnte man das Signal durchaus ersetzen, also kam es
zur Merktafel Streckengeschwindigkeit, die schlicht und einfach ein
blödsinniges Wiederholungssignal ersetzte.
Damit sind wir nun wirklich am Ende des
Signalsystems N angekommen. Es ist wirklich verblüffend einfach aufgebaut
worden, erlaubt mehrere Möglichkeiten und alle Angestellten, die damit
arbeiten durften, waren wirklich glücklich damit. Wirklich alle? Die
Leute, welche die Rechnungen bezahlen mussten, sahen das etwas anders. Das
grösste Problem war der Preis, denn das Signalsystem war schlicht nicht
bezahlbar.
|
|||||||||||
Letzte |
Navigation durch das Thema |
Nächste | |||||||||
Home | Die Gotthardbahn | Die Lötschbergbahn | Kontakt | ||||||||
Copyright 2024 by Bruno Lämmli Lupfig: Alle Rechte vorbehalten |
